表面粗糙度與機械加工息息相關，今天分享一篇干貨，幫你細致了解表面粗糙度。

　　1.什么是表面粗糙度？

　　在技術交流中，很多人習慣使用“表面光潔度”指標。其實，“表面光潔度”是按人的視覺觀點提出來的，而“表面粗糙度”是按表面微觀幾何形狀的實際提出來的。因?yàn)橐c國際標準（ISO）接軌，國標中早已不再使用“表面光潔度”這個表達術語，正規、嚴謹?shù)谋磉_(dá)均應使用“表面粗糙度”一詞。

　　表面粗糙度是指加工表面具有的較小間距和微小峰谷的不平度。其兩波峰或兩波谷之間的距離（波距）很小（在1mm以下），它屬于微觀幾何形狀誤差。

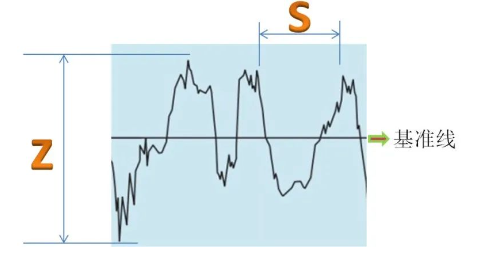

　　具體指微小峰谷Z高低程度和間距S狀況。一般按S分：

　　S＜1mm為表面粗糙度

　　1≤S≤10mm為波紋度

　　S＞10mm為f形狀

　　2.表面粗糙度形成因素

　　表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工過程中刀具與零件表面間的摩擦、切屑分離時表面層金屬的塑性變形以及工藝系統中的高頻振動、電加工的放電凹坑等。由于加工方法和工件材料的不同，被加工表面留下痕跡的深淺、疏密、形狀和紋理都有差別。

　　3.表面粗糙度評定依據

　　1）取樣長度

　　各參數的單位長度，取樣長度是評價表面粗糙度規定一段基準線的長度。在ISO1997標準下一般使用0.08mm、0.25mm、0.8mm、2.5mm、8mm為基準長度。

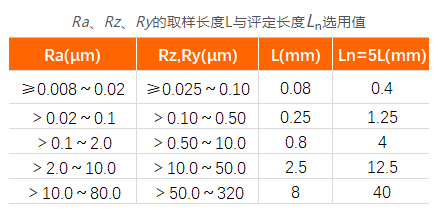

　　Ra、Rz、Ry的取樣長度L與評定長度Ln選用值

　　2）評定長度

　　由N個基準長度所構成。零部件表面各部分的表面粗糙度，在一個基準長度上無法真實地體現出粗糙度真實參數，而是需要取N個取樣長度來評定表面粗糙度。在ISO1997標準下評定長度一般為N等于5。

　　3）基準線

　　基準線是用以評定表面粗糙度參數的輪廓中線。

　　4.表面粗糙度評定參數

　　1）高度特征參數

　　Ra輪廓算術平均偏差：在取樣長度內輪廓偏距絕對值的算術平均值。在實際測量中，測量點的數目越多，Ra越準確。

　　Rz輪廓高度：輪廓峰頂線和谷底線之間的距離。

　　在幅度參數常用范圍內優先選用Ra。在2006年以前國家標準中還有一個評定參數為“微觀不平度十點高度”用Rz表示，輪廓高度用Ry表示，在2006年以后國家標準中取消了微觀不平度十點高度，采用Rz表示輪廓高度。

　　2）間距特征參數

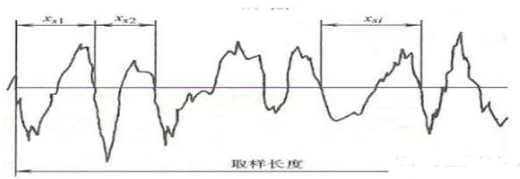

　　Rsm輪廓單元的平均寬度。在取樣長度內，輪廓微觀不平度間距的平均值。微觀不平度間距是指輪廓峰和相鄰的輪廓谷在中線上的一段長度。相同的Ra值的情況下，其Rsm值不一定相同，因此反映出來的紋理也會不相同，重視紋理的表面通常會關注Ra與Rsm這兩個指標。

　　Rmr形狀特征參數用輪廓支承長度率表示，是輪廓支撐長度與取樣長度的比值。輪廓支承長度是取樣長度內，平行于中線且與輪廓峰頂線相距為c的直線與輪廓相截所得到的各段截線長度之和。

　　5.VDI3400、Ra、Rmax對照表

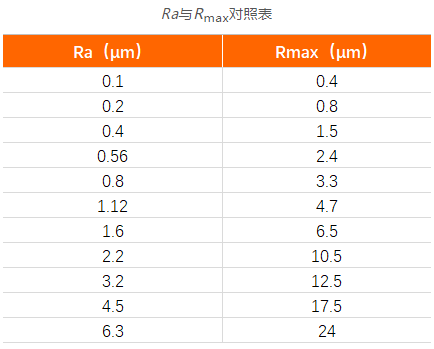

　　在國內實際生產中多用Ra指標；日本常用Rmax指標，相當于Rz指標；歐美國家常用VDI3400標準來標示表面粗糙度，做歐洲模具訂單的工廠，經常會用到VDI指標，比如常聽到客戶說“這個產品的表面按VDI30做”。

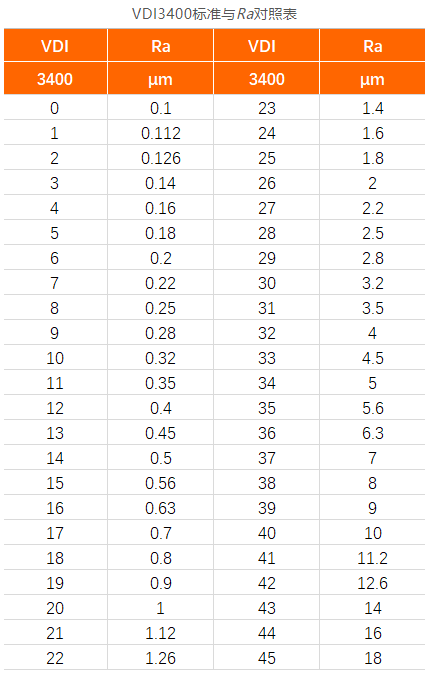

　　VDI3400表面與常用標準Ra有著對應關系，不少人經常要去查資料找對應的值，下面這份表格很全，推薦收藏。
